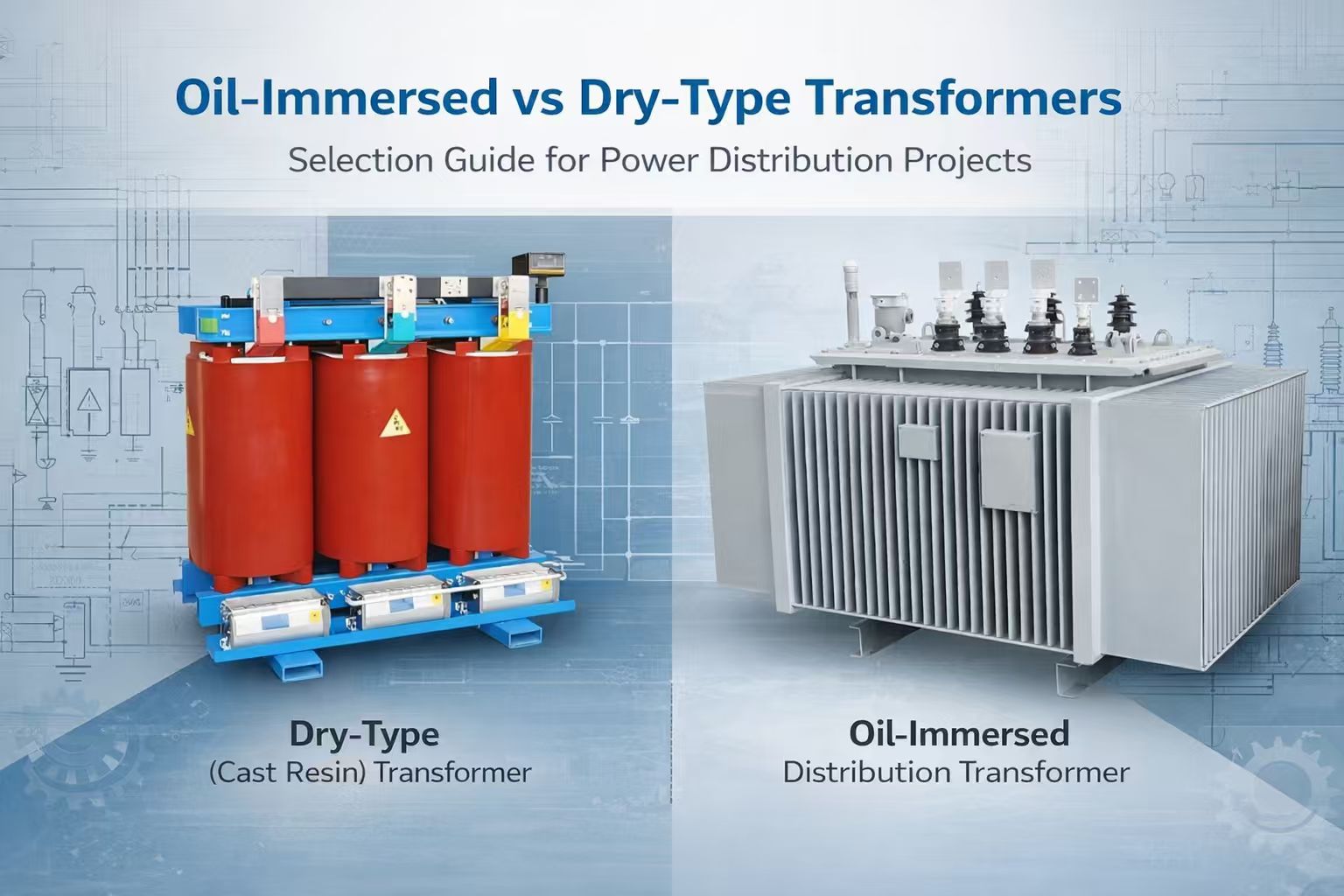

คู่มือการเลือกสำหรับหม้อแปลงไฟฟ้าที่แช่น้ำมันเทียบกับหม้อแปลงชนิดแห้ง: จากความแตกต่างในการตัดสินใจ

ในด้านของระบบไฟฟ้าและการกระจายพลังงานอุตสาหกรรมหม้อแปลงทำหน้าที่เป็นอุปกรณ์หลักสำหรับการแปลงแรงดันไฟฟ้าและการส่งผ่านพลังงาน การเลือกของพวกเขาส่งผลโดยตรงต่อความปลอดภัยของระบบต้นทุนการดำเนินงานและความน่าเชื่อถือในระยะยาว ผู้ซื้อและวิศวกรจำนวนมากต้องเผชิญกับการตัดสินใจที่สำคัญในโครงการปฏิบัติ: พวกเขาควรเลือกหม้อแปลงที่แช่น้ำมันหรือหม้อแปลงชนิดแห้งหรือไม่?

I. ค่ะ คำจำกัดความหลัก: ความแตกต่างที่สำคัญระหว่างหม้อแปลงสองประเภท

1.หม้อแปลงไฟฟ้าแช่น้ำมัน

หม้อแปลงไฟฟ้าที่แช่น้ำมันใช้น้ำมันฉนวน (เช่นน้ำมันแร่หรือเอสเทอร์สังเคราะห์) เป็นฉนวนหลักและสื่อกระจายความร้อน ขดลวดและแกนเหล็กถูกแช่อย่างเต็มที่ในถังน้ำมันที่ปิดสนิทโดยมีการกระจายความร้อนที่ทำได้ผ่านการไหลเวียนของน้ำมันตามธรรมชาติหรือการไหลเวียนของน้ำมันบังคับ โดยทั่วไปได้รับการจัดอันดับที่ฉนวนกันความร้อน Class A พวกเขาพึ่งพาคุณสมบัติการระบายความร้อนและฉนวนของน้ำมันเป็นหลัก ขอบคุณถังน้ำมันที่ปิดสนิทพวกเขามีความต้านทานความชื้นที่ดีเยี่ยมและสามารถปรับให้เข้ากับความชื้นสูงหรือพื้นที่ระดับความสูง "การกระจายความร้อนที่มีประสิทธิภาพและแบริ่งความจุขนาดใหญ่" พวกเขาจะใช้กันอย่างแพร่หลายในแรงดันสูงและพลังงานสูงสถานการณ์

2.หม้อแปลงชนิดแห้ง

หม้อแปลงชนิดแห้งส่วนใหญ่ใช้วัสดุฉนวนที่เป็นของแข็ง (เช่นอีพอกซีเรซิน) หรือกระบวนการหล่ออากาศ/สูญญากาศโดยไม่ต้องใช้น้ำมันฉนวนเลย การกระจายความร้อนของพวกเขาเป็นหลักผ่านการระบายความร้อนด้วยอากาศธรรมชาติหรือการระบายความร้อนด้วยอากาศบังคับ ด้วยการจัดอันดับฉนวนที่สูงขึ้น (โดยปกติแล้ว Class F หรือ H) หม้อแปลงชนิดแห้งสามารถทนต่ออุณหภูมิที่เพิ่มขึ้นได้อย่างมีนัยสำคัญมากขึ้น นอกจากนี้กระบวนการหล่ออีพ็อกซี่คุณภาพสูงยังช่วยให้มั่นใจได้ถึงระดับการคายประจุบางส่วนที่ต่ำมากรับประกันความน่าเชื่อถือของฉนวนในการทำงานในระยะยาว ในขณะที่พวกเขามีความต้านทานความชื้นชั้นเรียนการป้องกันพิเศษ g., IP3X) หรือการรักษาความชื้นจะต้องใช้สำหรับสภาพแวดล้อมที่มีความชื้นสูง (เช่นพื้นที่ชายฝั่ง) และลักษณะการเพิ่มขึ้นของอุณหภูมิจะได้รับผลกระทบจากระดับความสูง การออกแบบที่ปราศจากน้ำมันซึ่งเป็นคุณลักษณะหลักช่วยขจัดอันตรายด้านความปลอดภัยเช่นการรั่วไหลของน้ำมันและไฟไหม้ทำให้เหมาะสำหรับสถานการณ์การใช้งานที่มีความปลอดภัยและข้อกำหนดด้านสิ่งแวดล้อมที่เข้มงวด

II.ครับ เปรียบเทียบระหว่างหม้อแปลงไฟฟ้าชนิดแห้งและน้ำมันที่แช่อยู่ในความจุและระดับแรงดันไฟฟ้าเดียวกัน (ใช้1000kva/10-11kV เป็นตัวอย่าง)

ในโครงการปฏิบัติ1000 kVA, 10kV หรือ11kV เป็นหนึ่งในระดับความจุและแรงดันไฟฟ้าที่พบมากที่สุดในการกระจายพลังงานอุตสาหกรรมและเชิงพาณิชย์

ภายใต้สภาวะความจุและแรงดันไฟฟ้าเดียวกันหม้อแปลงแบบจุ่มน้ำมันและแบบแห้งได้แสดงความแตกต่างที่สำคัญในด้านประสิทธิภาพต้นทุนและโฟกัสของแอปพลิเคชัน

ใน huawan โครงการปฏิบัติพลังงานใหม่สำหรับระดับความจุเดียวกันเราสามารถให้ทั้งน้ำมันแช่และแห้งประเภทโซลูชั่นที่มีเป้าหมายที่ดีที่สุดการออกแบบขึ้นอยู่กับสภาพแวดล้อมโครงการโหลดลักษณะและเงื่อนไขการบำรุงรักษาในการดำเนินงาน

III ครับ การปรับตัวสถานการณ์: คำแนะนำในการเลือกสำหรับโครงการต่างๆ

1.สถานการณ์ที่เกี่ยวข้องสำหรับหม้อแปลงไฟฟ้าที่แช่น้ำมัน

• สถานีย่อยกลางแจ้งระบบหม้อแปลงแบบติดตั้งบนแผ่นรองและโครงการส่งและกระจายกำลังด้านโครงข่ายไฟฟ้า

• สวนอุตสาหกรรม, โรงงานผลิตขนาดใหญ่และอุตสาหกรรมหนักโลหะ (ต้องการความต้านทานต่อแรงกระแทกหรือการโอเวอร์โหลดบ่อย);

• โครงการพลังงานใหม่ (สถานีไฟฟ้าโซลาร์เซลล์และพลังงานลม) ที่มีความต้านทานต่อสภาพอากาศที่แข็งแกร่งและข้อดีด้านต้นทุนที่ชัดเจนสำหรับความจุขนาดใหญ่

• การปรับปรุงโครงข่ายไฟฟ้าในชนบทและโครงการอุตสาหกรรมที่ไวต่อต้นทุนเริ่มต้นด้วยสภาพแวดล้อมการติดตั้งที่อนุญาต

2.สถานการณ์ที่เกี่ยวข้องสำหรับหม้อแปลงชนิดแห้ง

• คอมเพล็กซ์เชิงพาณิชย์ในเมืองอาคารสำนักงานและอาคารสูงพิเศษ (ติดตั้งในชั้นใต้ดินหรือเพลาไฟฟ้า);

• สถานที่แออัดที่มีความต้องการด้านความปลอดภัยของแหล่งจ่ายไฟสูงมากเช่นโรงพยาบาลโรงเรียนและศูนย์ข้อมูล

• ฮับขนส่งสาธารณะเช่นรถไฟใต้ดินสนามบินและสถานีรถไฟความเร็วสูง (ตั้งอยู่ใกล้กับพื้นที่แออัดที่มีมาตรฐานความปลอดภัยจากอัคคีภัยสูง);

• สภาพแวดล้อมที่เป็นอันตรายที่มีความต้องการป้องกันการระเบิด (เช่นอุตสาหกรรมเคมีและเหมืองแร่) หรือพื้นที่ที่ไวต่อสิ่งแวดล้อมเช่นโซนป้องกันแหล่งน้ำและพื้นที่ที่ไวต่อสิ่งแวดล้อม

• สถานการณ์ที่มีข้อจำกัดด้านพื้นที่เช่นห้องจ่ายไฟในร่มการติดตั้งชั้นกลางและชั้นใต้ดินที่มีการระบายอากาศจำกัด

• การปรับปรุงการกระจายพลังงานของย่านที่อยู่อาศัยเก่า

3.การเลือกความคิดสำหรับช่วงการทับซ้อนกันของความจุ (1000kVA-2500kVA)

สำหรับความสามารถในช่วงนี้จำเป็นต้องมีการประเมินที่ครอบคลุม: หากติดตั้งในสถานีย่อยอิสระกลางแจ้งพร้อมทีมบำรุงรักษามืออาชีพและมุ่งเน้นไปที่ประสิทธิภาพด้านต้นทุนในระยะยาวน้ำมันแช่หม้อแปลงเป็นที่ต้องการ; ถ้าติดตั้งในบ้านที่มีไฟที่เข้มงวดและความต้องการการคุ้มครองสิ่งแวดล้อมหรือไม่สะดวกการบำรุงรักษาหม้อแปลงชนิดแห้งมีความเหมาะสมมากขึ้น

IV ครับ ต้นทุนและการดำเนินงานและการบำรุงรักษา

1.ต้นทุนการลงทุนเริ่มต้น

• หม้อแปลงน้ำมันแช่: ค่าใช้จ่ายความจุหน่วยที่ต่ำกว่าโดยเฉพาะอย่างยิ่งสำหรับสถานการณ์ความจุขนาดใหญ่ที่มีข้อดีอย่างมีนัยสำคัญในราคาซื้อเริ่มต้น เหมาะสำหรับโครงการที่มีงบประมาณจำกัดแต่อาจต้องพิจารณาการป้องกันอัคคีภัยและการกักเก็บน้ำมัน

• หม้อแปลงชนิดแห้ง: กระบวนการผลิตที่ซับซ้อนส่งผลให้การลงทุนเริ่มต้นที่สูงขึ้นแต่ไม่จำเป็นต้องมีการป้องกันน้ำมันเพิ่มเติมหรือสิ่งอำนวยความสะดวกดับเพลิง

2.การดำเนินงานระยะยาวและค่าบำรุงรักษา

• หม้อแปลงไฟฟ้าแบบแช่น้ำมัน: ค่าบำรุงรักษาสูงต้องทดสอบคุณภาพน้ำมันเป็นประจำการตรวจสอบซีลการกรองน้ำมันหรือการเปลี่ยนทดแทน การดำเนินงานระยะยาวสะสมและค่าบำรุงรักษาค่อนข้างสูง

• หม้อแปลงชนิดแห้ง: โดยทั่วไปการบำรุงรักษาฟรีเพียงต้องการการกำจัดฝุ่นที่เรียบง่ายและการตรวจสอบฉนวนกันความร้อนให้ข้อดีมากขึ้นในค่าใช้จ่ายในการดำเนินงานในระยะยาว

3.สรุป

หม้อแปลงไฟฟ้าที่แช่น้ำมันมีค่าใช้จ่ายเริ่มต้นที่ต่ำกว่าแต่การดำเนินงานและค่าบำรุงรักษาที่สูงขึ้นหม้อแปลงชนิดแห้งมีค่าใช้จ่ายเริ่มต้นที่สูงขึ้นแต่ลดต้นทุนการดำเนินงานและการบำรุงรักษา

V ครับ คำถามที่ถามบ่อย

ถาม: หม้อแปลงชนิดแห้งไม่มีการบำรุงรักษาอย่างสมบูรณ์หรือไม่?

A: ไม่ทั้งหมดแต่การบำรุงรักษาเป็นเรื่องง่าย ส่วนใหญ่เกี่ยวข้องกับการตรวจสอบรัดการขจัดฝุ่นและการทดสอบความต้านทานฉนวนโดยไม่ต้องจัดการกับน้ำมันฉนวน

Q: ซึ่งปลอดภัยกว่าหม้อแปลงน้ำมันแช่หรือหม้อแปลงชนิดแห้ง?

A: หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันที่พูดอย่างเป็นกลางมีความเสี่ยงต่อการรั่วไหลของน้ำมันและไฟเมื่อเทียบกับหม้อแปลงไฟฟ้าแบบแห้ง อย่างไรก็ตามการตรวจสอบความปลอดภัยเป็นสิ่งที่ขาดไม่ได้สำหรับทั้งสองประเภท

Q: หม้อแปลงใดควรจัดลำดับความสำคัญเมื่องบประมาณมีจำกัด?

A: สำหรับสภาพแวดล้อมกลางแจ้งหม้อแปลงน้ำมันแช่สามารถจัดลำดับความสำคัญ; สำหรับสภาพแวดล้อมในร่มแม้จะมีงบประมาณจำกัดหม้อแปลงชนิดแห้งจะแนะนำให้หลีกเลี่ยงค่าใช้จ่ายเพิ่มเติมจากการตรวจสอบความปลอดภัยในภายหลัง

ถาม: การเลือกความจุของหม้อแปลงที่เหมาะสมที่สุดคุ้มค่าที่สุดหรือไม่?

ตอบ: ความจุที่ตรงกันอาจนำไปสู่ค่าใช้จ่ายที่สูงขึ้นสำหรับการเปลี่ยนในอนาคต เมื่อพิจารณาถึงการเติบโตของโหลดควรเลือกกำลังการผลิตที่มีอัตรากำไรขั้นต้น15%-20%

Q: อะไรคือความแตกต่างในอายุการใช้งานระหว่างน้ำมันแช่และหม้อแปลงชนิดแห้ง?

A: ภายใต้สภาพการทำงานเดียวกันหม้อแปลงชนิดแห้งมีอายุการใช้งาน3-5ปีนานกว่าหม้อแปลงน้ำมันแช่

VI. สรุปการคิดการคัดเลือก

1.หม้อแปลงที่จะติดตั้งในร่มหรือกลางแจ้ง? มีข้อจำกัดด้านพื้นที่หรือสภาพแวดล้อมที่ชื้นหรือไม่?

2.ตำแหน่งโครงการมีการป้องกันอัคคีภัยที่เข้มงวดป้องกันการระเบิดหรือกฎระเบียบด้านสิ่งแวดล้อมหรือไม่?

3.ความจุและระดับแรงดันไฟฟ้าที่ออกแบบคืออะไร? จำเป็นต้องแบกรับแรงกระแทกหรือการโอเวอร์โหลดบ่อยหรือไม่?

4.โครงการมีทีมบำรุงรักษามืออาชีพหรือไม่? จำเป็นต้องดำเนินการแบบไม่ต้องใส่ข้อมูลหรือไม่?

5.โครงการจัดลำดับความสำคัญต้นทุนการลงทุนเริ่มต้นหรือความปลอดภัยในระยะยาวและเศรษฐกิจการดำเนินงานหรือไม่?

VII. สรุป: ไม่มี "ดีที่สุด" เพียง "เหมาะสมที่สุด"

หม้อแปลงแบบจุ่มน้ำมันและแบบแห้งแต่ละตัวมีข้อดีทางเทคนิคโดยไม่มีความเหนือกว่าหรือของชนกลุ่มน้อย หม้อแปลงน้ำมันแช่โดดเด่นด้วยความสามารถในการแข่งขันหลักใน "ความจุขนาดใหญ่ต้นทุนต่ำและความจุเกินที่แข็งแกร่ง" ปรับให้เข้ากับโครงการกลางแจ้งขนาดใหญ่; หม้อแปลงชนิดแห้งนำไปสู่การใช้งานในสภาพแวดล้อมในร่มและละเอียดอ่อนด้วยไฮไลท์หลักของ "ความปลอดภัยสูงการบำรุงรักษาต่ำและความเป็นมิตรต่อสิ่งแวดล้อม““

ตรรกะการเลือกที่ถูกต้องควรเป็น: ขึ้นอยู่กับสภาพแวดล้อมการติดตั้งโครงการความปลอดภัยและความต้องการด้านสิ่งแวดล้อมเป็นเส้นด้านล่างตรงกลางกับความต้องการด้านความจุและแรงดันไฟฟ้าและพิจารณาค่าใช้จ่ายวงจรชีวิต สำหรับโครงการขนาดใหญ่พิเศษหรือซับซ้อนขอแนะนำให้เชิญแหล่งจ่ายไฟและผู้เชี่ยวชาญด้านการกระจายสินค้าและผู้ผลิตหม้อแปลงสำหรับการสาธิตพิเศษในระหว่างขั้นตอนการออกแบบเพื่อให้ได้แผนการเลือกที่กำหนดเอง, วางรากฐานที่มั่นคงสำหรับการทำงานที่ปลอดภัยและมั่นคงของระบบไฟฟ้า
