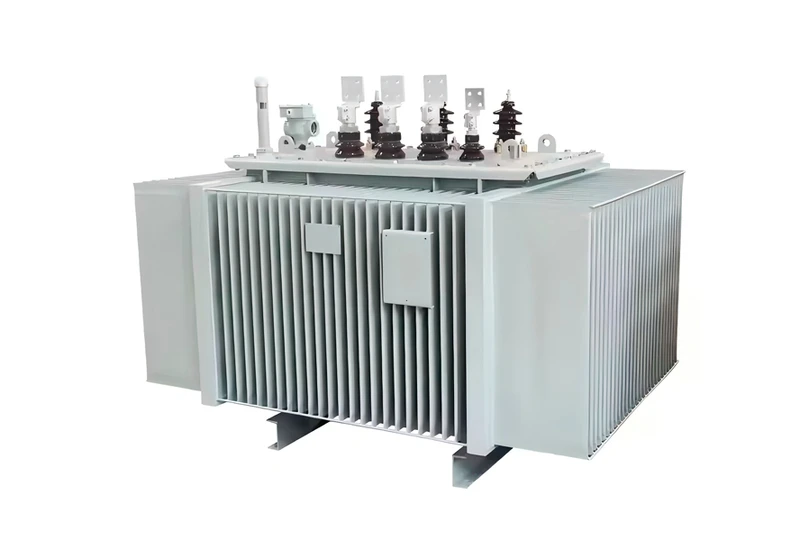

หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันสามเฟส33 & 35kV

Name: หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันสามเฟส33 & 35kV
Brand: Huawan New Energy Co. Ltd.
Availability: InStock

Huawan 33kv และ35KVหม้อแปลงไฟฟ้าชุด, หม้อแปลงไฟฟ้าแช่น้ำมัน, เหมาะสำหรับสามเฟส AC 50 / 60Hz, แรงดันไฟฟ้า35kV ตารางการกระจาย, และมีบทบาทสำคัญในการส่งแรงดันสูงและแหล่งจ่ายไฟแรงดันต่ำ

ราคาหม้อแปลงการกระจาย33kv และ35KV Download User Manual

ข้อมูลจำเพาะและพารามิเตอร์ของน้ำมันสามเฟสที่แช่อยู่33kv และหม้อแปลงกระจาย35KV

ตัววัดพารามิเตอร์	รายละเอียด/ข้อมูลจำเพาะ
กำลังไฟพิกัด	500 kVA ~ 20,000 kVA
แรงดันไฟฟ้าขาเข้า	33กิโลโวลต์/35กิโลโวลต์
แรงดันไฟฟ้าขาออก	0.4 KV/0.69 KV/1 KV
ความถี่ที่ได้รับการจัดอันดับ	50Hz / 60Hz
ความจุมาก	1000ลิตร ~ 12,000ลิตร
วิธีการทำความเย็น	Onan (ระบบระบายความร้อนด้วยน้ำมันธรรมชาติ) /onaf (ระบบระบายความร้อนด้วยน้ำมัน)
แรงดันไฟฟ้าอิมพีแดนซ์	4% ~ 6%
โหลดการสูญเสีย	<2 W / kVA
การสูญเสียการลัดวงจร	≤ 2%
อุณหภูมิแวดล้อมโดยรอบ	-5 °C ~ 40 °C (รุ่นอุณหภูมิสูงรองรับการออกแบบที่ทนต่ออุณหภูมิสูง)
น้ำหนักตัวเครื่อง	2000กก. ~ 25,000กก.
ขนาดภายนอกภายนอก	ปรับแต่งตามรูปแบบพลังงาน: 2.0m X 3.5M x 6.0m
ระดับฉนวนกันความร้อน	เกรด F (155 °C)/เกรด H (180 °C)
ต้านทานแผ่นดินไหว	เกรด8ความต้านทานแผ่นดินไหวเหมาะสำหรับสภาพแวดล้อมทางธรณีวิทยาที่ซับซ้อน
ระดับเสียงรบกวนระดับ	≤ 65 dB (การออกแบบเสียงรบกวนต่ำเหมาะสำหรับเขตเมืองและอุตสาหกรรม)
ประสิทธิภาพการประหยัดพลังงาน	การออกแบบที่มีประสิทธิภาพตรงตามมาตรฐานประสิทธิภาพการใช้พลังงานระหว่างประเทศและลดการใช้พลังงาน
เสถียรภาพในระยะยาว	ส่วนประกอบที่มีคุณภาพสูงช่วยให้มั่นใจได้ว่าการทำงานที่มั่นคงและอัตราความล้มเหลวต่ำ
มาตรฐานการรับรอง	มาตรฐานการรับรองมาตรฐาน ISO

เป็นหนึ่งในผู้นำผู้ผลิตหม้อแปลงกระจาย, Huawan เชี่ยวชาญในการส่งมอบหม้อแปลงที่ทันสมัยและทนทานที่ออกแบบมาเพื่อประสิทธิภาพที่ดีที่สุดและสอดคล้องกับมาตรฐานคุณภาพระดับสากลที่เข้มงวด

น้ำหนักทั่วไปของหม้อแปลง33kV คืออะไร?

น้ำหนักของหม้อแปลง33kV แตกต่างกันไปอย่างมีนัยสำคัญขึ้นอยู่กับการจัดอันดับและประเภทของ kVA หน่วยขนาดเล็กเช่น33kV หม้อแปลงที่มีศักยภาพ (PTS) สามารถชั่งน้ำหนักได้เพียงประมาณ90กก. ในทางตรงกันข้ามหม้อแปลงไฟฟ้าขนาดใหญ่อาจเกิน100,000กก. (100ตัน) สำหรับหม้อแปลงกระจาย33kV ทั่วไปขนาดเช่น1000 kVA หน่วยน้ำหนักมักจะอยู่ในช่วง3,000ถึง4,000กิโลกรัมในขณะที่ขนาดใหญ่10 MVA รุ่นมักจะมีตั้งแต่18,000ถึง28,000กิโลกรัม, ได้รับอิทธิพลจากปัจจัยต่างๆเช่นการออกแบบปริมาณน้ำมันและส่วนประกอบเพิ่มเติม

ติดตั้งหม้อแปลง33kV อย่างไร

การติดตั้งหม้อแปลงการกระจาย33kV ต้องมีการเตรียมเว็บไซต์อย่างละเอียดรวมถึงรากฐานที่มั่นคงระบบควบคุมน้ำมันและระยะห่างที่เพียงพอสำหรับความปลอดภัยและการบำรุงรักษา กระบวนการนี้เกี่ยวข้องกับการวางตำแหน่งหม้อแปลงอย่างปลอดภัยเชื่อมต่อสายไฟฟ้าแรงสูงและแรงดันต่ำสร้างสายดินที่เหมาะสมและทำการทดสอบการทดสอบก่อนการว่าจ้างที่จำเป็นเช่นความต้านทานของฉนวนอัตราส่วนการเปลี่ยนและการตรวจสอบคุณภาพน้ำมัน ขั้นตอนเหล่านี้ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และปลอดภัยเนื่องจากหม้อแปลง33 KV ลดแรงดันไฟฟ้าสูงสำหรับการกระจาย ตลอดการติดตั้งการปฏิบัติตามมาตรฐานไฟฟ้าและขั้นตอนความปลอดภัยอย่างเข้มงวดรวมถึงโปรโตคอล lockout/tagout เป็นสิ่งจำเป็น

ความจุทั่วไปของหม้อแปลง33kV คืออะไร?

ความจุของหม้อแปลง33kV ครอบคลุมสเปกตรัมกว้างเริ่มต้นจากหน่วยกระจายขนาดเล็กที่ประมาณ30 KVA และขยายไปยังหม้อแปลงไฟฟ้าขนาดใหญ่ที่เกิน30 MVA (30,000 kVA) การใช้งานหม้อแปลงการกระจาย33kV ทั่วไปมีตั้งแต่100 kVA ถึง2500 kVA ในขณะที่หน่วยย่อยขนาดใหญ่มักจะจัดการกับการจัดอันดับที่สูงขึ้นเช่น10 MVA, 25 MVA, 40 MVA หรือแม้แต่50ถึง63 MVA ความจุเหล่านี้จะถูกกำหนดโดยบทบาทของหม้อแปลงในตารางพลังงานโดยเฉพาะอย่างยิ่งสำหรับการส่งพลังงานสูงในระยะทางไกล, ด้วยการกำหนดค่าทั่วไปที่เกี่ยวข้องกับระดับแรงดันไฟฟ้าเช่น110/33kV หรือ220/33kV สำหรับการถ่ายโอนพลังงานจำนวนมาก

หม้อแปลงไฟฟ้าจำหน่าย35kV VS

ลักษณะที่ปรากฏ	หม้อแปลงจ่ายไฟ33 KV	หม้อแปลงจ่ายไฟ35 kV
ลักษณะที่ปรากฏ	หม้อแปลงจ่ายไฟ33 KV	หม้อแปลงจ่ายไฟ35 kV
แรงดันไฟฟ้าที่กำหนด	33 KV (ทั่วไปในระบบ IEC จำนวนมาก)	35 kV (มักจะเป็นแรงดันไฟฟ้าของอุปกรณ์สูงสุดในมาตรฐาน IEC)
แรงดันไฟฟ้าสูงสุดสำหรับอุปกรณ์ (UM)	มากถึง36กิโลโวลต์	36-40.5 KV (ให้อัตรากำไรขั้นต้นในการทำงาน)
การใช้งานทั่วไป	ใช้ในการกระจายหลักหรือรองเช่นก้าวลง132/66 KV tobber 33 KV หรือ33 KV tobber 11/0.4 KV	คล้ายกันใช้ในเครือข่ายที่มีแรงดันไฟฟ้าระบุ35 kV (ทั่วไปในประเทศจีนและชิ้นส่วนของเอเชีย)
การจัดอันดับทั่วไป	500-kvae-‑ 20 ‑ MVA, แบบแช่น้ำมันหรือแบบแห้ง	พิกัดและประเภทที่เหมือนกันเกือบทั้งหมด
ฉนวนกันความร้อนและปรับ	สายฟ้าฟาดทนต่อรอบ170-200 KV	สูงขึ้นเล็กน้อยจับคู่ระดับ35 kV
มาตรฐานมาตรฐานมาตรฐาน	Iec‑ 60076, IEEE/ANSI;	Iec  60076 Ω (UM = 36 KV Class); ใช้ในจีนและบางภูมิภาคในเอเชีย
แอปพลิเคชั่น	สถานีย่อยในเมือง/ชนบท, โรงงานอุตสาหกรรม, คอมเพล็กซ์เชิงพาณิชย์, Step-up/Step-Down ทดแทน	การใช้งานเดียวกันสำหรับกริดมาตรฐาน Atari 35 kV
ขนาดทางกายภาพและค่าใช้จ่าย	หน่วย toshiel35 KV ที่คล้ายกันมาก	ใหญ่กว่าหรือแพงกว่าเล็กน้อยเนื่องจากระดับฉนวนที่สูงขึ้น
ประสิทธิภาพและความสูญเสีย	เหมาะสำหรับประสิทธิภาพตลอดทั้งวันและการสูญเสียต่ำ	โฟกัสประสิทธิภาพเดียวกัน

การวาดภาพและอุปกรณ์เสริม

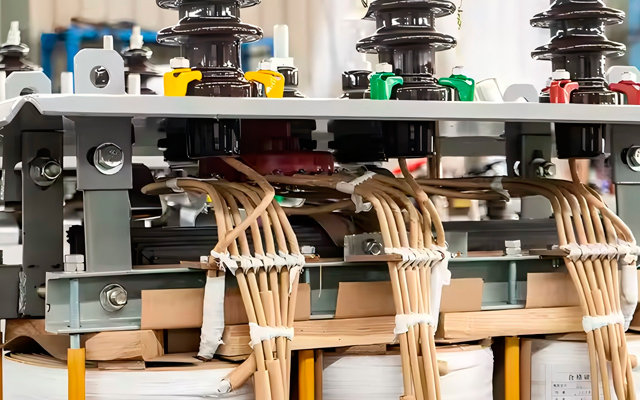

ภาพถ่ายการผลิตในโรงงาน
