คู่มือการคำนวณประสิทธิภาพหม้อแปลง: การวัดที่สำคัญสำหรับการเพิ่มประสิทธิภาพของระบบไฟฟ้า

ในการทำงานที่มั่นคงของระบบไฟฟ้าหม้อแปลงไฟฟ้าทำหน้าที่เป็นอุปกรณ์หลักสำหรับการส่งพลังงานและการแปลง ประสิทธิภาพการดำเนินงานของพวกเขาโดยตรงกำหนดระดับของการใช้พลังงานและผลกระทบอย่างมีนัยสำคัญค่าไฟฟ้าและความสามารถในการทำกำไรการดำเนินงานสำหรับองค์กร ด้วยการขยายตัวอย่างต่อเนื่องของการใช้พลังงานอุตสาหกรรมและนโยบายการประหยัดพลังงานแห่งชาติที่เข้มงวดมากขึ้นลดการสูญเสียทางไฟฟ้าผ่านการคำนวณประสิทธิภาพทางวิทยาศาสตร์การเลือกอุปกรณ์ที่เหมาะสมและการจัดการการดำเนินงานที่ดีที่สุดได้กลายเป็นแนวทางที่สำคัญสำหรับการบรรลุการอนุรักษ์พลังงานการปรับปรุงประสิทธิภาพและการพัฒนาที่ยั่งยืน

บทความนี้วิเคราะห์แนวคิดหลักวิธีการคำนวณและส่วนประกอบการสูญเสียประสิทธิภาพของหม้อแปลงอย่างเป็นระบบ นอกจากนี้ยังตรวจสอบปัจจัยที่มีอิทธิพลสำคัญผ่านกรณีศึกษาที่เป็นประโยชน์และเสนอกลยุทธ์ที่ดำเนินการได้สำหรับการปรับปรุงประสิทธิภาพช่วยให้องค์กรเพิ่มประสิทธิภาพการทำงานของระบบพลังงานและเพิ่มผลประโยชน์ทางเศรษฐกิจ สำหรับผู้ที่กำลังมองหาโซลูชันหม้อแปลงที่มีประสิทธิภาพสูงข้อมูลเชิงลึกที่ให้ไว้ที่นี่สามารถสนับสนุนการเลือกเป้าหมาย

1.ประสิทธิภาพหม้อแปลงคืออะไร

ประสิทธิภาพของหม้อแปลงเป็นตัวบ่งชี้ที่สำคัญของความสามารถในการแปลงพลังงาน มันถูกกำหนดให้เป็นอัตราส่วนของกำลังขับต่อกำลังไฟฟ้าเข้าโดยปกติจะแสดงเป็นเปอร์เซ็นต์:

∮ = Pã/pã × 100%

= P₂ / (p₂ + paurus + paurus) × 100%

ที่ไหน:

∮ = ประสิทธิภาพ

Paurus = กำลังขับ

PPAP = กำลังไฟฟ้าเข้า

Ppel = Core loss (ไม่มีการสูญเสียโหลด)

Ppel = การสูญเสียทองแดง (การสูญเสียโหลด)

เหมาะอย่างยิ่งพลังงานไฟฟ้าอินพุตทั้งหมดจะถูกส่งไปยังโหลด อย่างไรก็ตามเนื่องจากคุณสมบัติของวัสดุและข้อจำกัดของโครงสร้างการสูญเสียต่างๆเกิดขึ้นระหว่างการทำงานการกระจายพลังงานเป็นความร้อน ดังนั้นกำลังขับจึงต่ำกว่ากำลังอินพุตเสมอ ประสิทธิภาพที่สูงขึ้นบ่งชี้การสูญเสียพลังงานที่ต่ำกว่าและการใช้ประโยชน์ที่ดีขึ้น

กรณีการศึกษากรณี

องค์กรการผลิตทำงานหม้อแปลง1000 kVA ด้วยกำลังอินพุต1000กิโลวัตต์และกำลังขับ970กิโลวัตต์ส่งผลให้ประสิทธิภาพ97% หากหม้อแปลงทำงานอย่างต่อเนื่องเป็นเวลา8,000ชั่วโมงต่อปีการสูญเสียพลังงานถึง240,000 kWh นำไปสู่ค่าไฟฟ้าที่สำคัญ-เน้นความสำคัญของการปรับปรุงประสิทธิภาพ

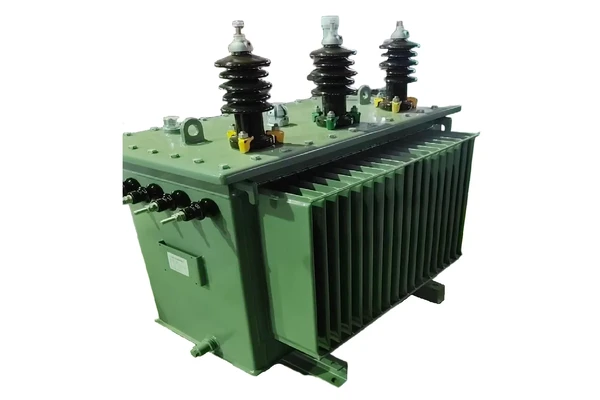

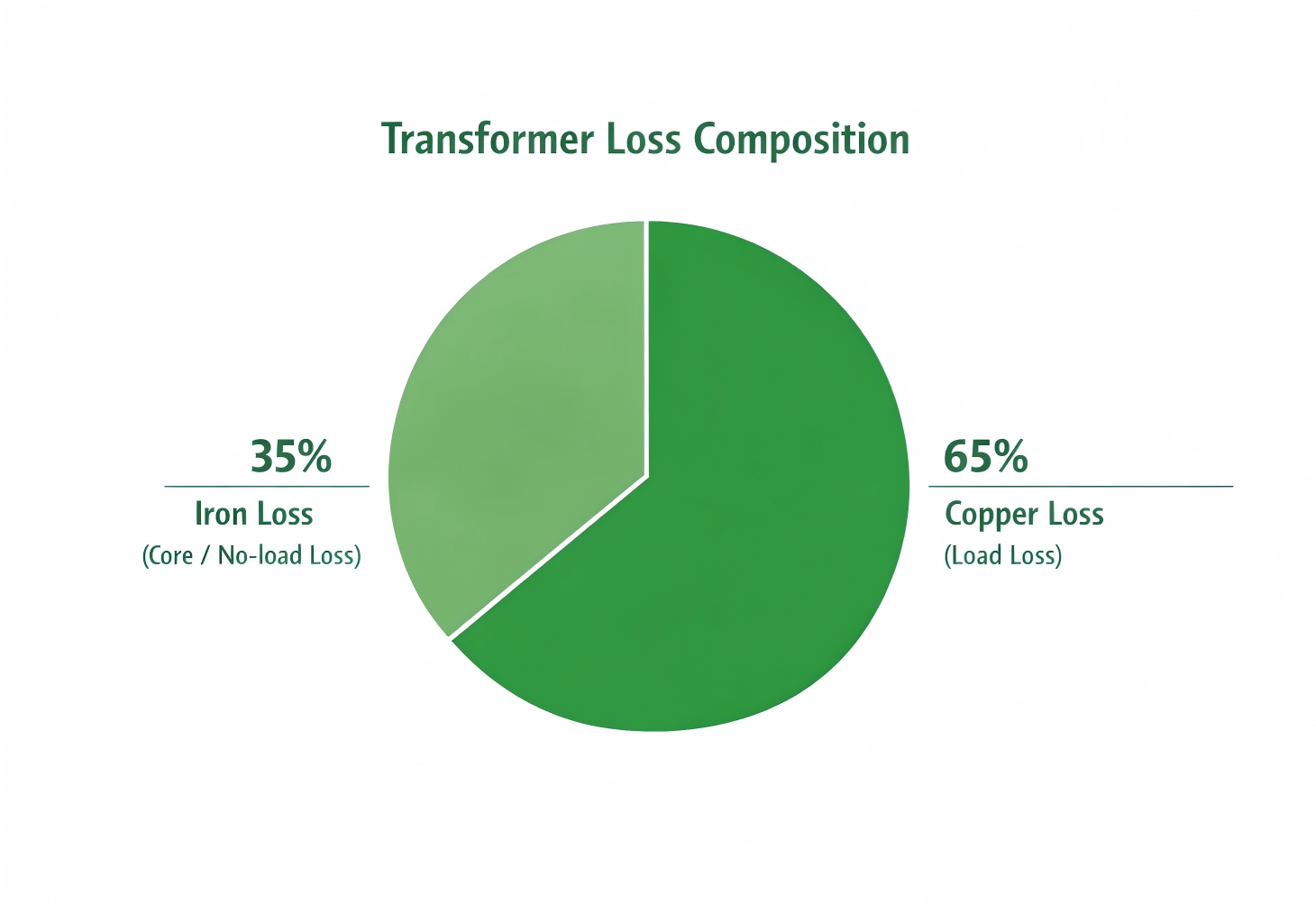

2.องค์ประกอบของการสูญเสียหม้อแปลง

การสูญเสียของหม้อแปลงเป็นปัจจัยสำคัญที่มีผลต่อประสิทธิภาพและประกอบด้วย:

การสูญเสียทั้งหมด = การสูญเสียแกน + การสูญเสียทองแดง

(1) การสูญเสียหลัก (ไม่มีการสูญเสียโหลด)

การสูญเสียหลักเกิดขึ้นเมื่อใดก็ตามที่หม้อแปลงได้รับพลังงานแม้จะไม่มีโหลด มันยังคงค่อนข้างคงที่และขึ้นอยู่กับแรงดันไฟฟ้าและความถี่

ส่วนประกอบ:

การสูญเสียฮิสเทรีซิส: เกิดจากการดึงดูดซ้ำของวัสดุหลัก

การสูญเสียกระแสวน: กระแสเหนี่ยวนำภายในแกนที่สร้างความร้อน

ปัจจัยที่มีอิทธิพล:

วัสดุหลัก: เหล็กซิลิกอนที่มีการซึมผ่านสูง (เช่นเหล็กซิลิกอนสูญเสียต่ำ) สามารถลดการสูญเสียได้ ~ 20%

แรงดันไฟฟ้าและความถี่: แรงดันไฟฟ้าหรือความถี่ที่สูงขึ้นช่วยเพิ่มการสูญเสียหลัก

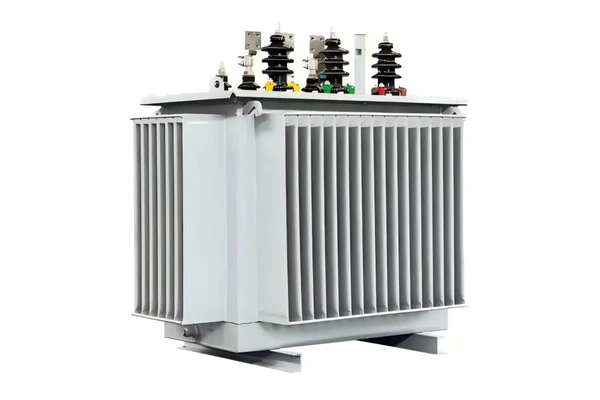

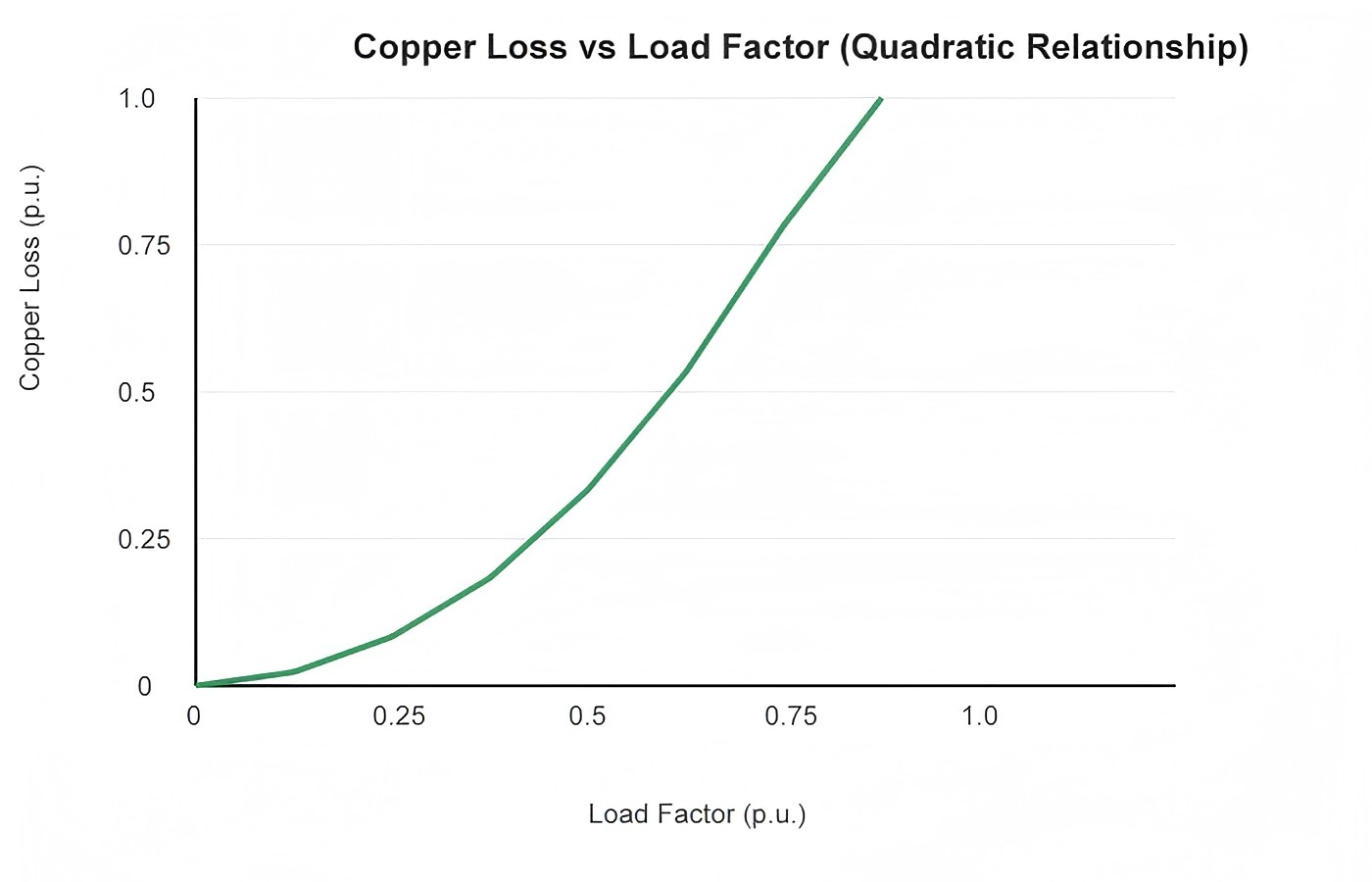

(2) การสูญเสียทองแดง (การสูญเสียโหลด)

การสูญเสียทองแดงเกิดจากความต้านทานของขดลวดหม้อแปลงและเพิ่มขึ้นตามกระแสโหลด

สูตร:

การสูญเสียทองแดง = การสูญเสียทองแดงเต็มรูปแบบ × (ปัจจัยการโหลด) ²

ปัจจัยที่มีอิทธิพล:

อัตราการโหลด: โหลดที่สูงขึ้นนำไปสู่การสูญเสียที่เพิ่มขึ้นอย่างมีนัยสำคัญ

วัสดุและการออกแบบที่คดเคี้ยว: วัสดุที่มีการนำไฟฟ้าสูง (เช่นทองแดงปราศจากออกซิเจน) และโครงสร้างที่คดเคี้ยวที่ดีที่สุดช่วยลดความต้านทาน

3.วิธีการคำนวณประสิทธิภาพหม้อแปลง

สูตรหลัก:

✘ = P₂ / (p₂ + p₀ + pₖ) × 100%

(1) สูตรประสิทธิภาพการโหลดตาม

∮ = (Β × sắ× cosφ) / (β × sφ × cosφ + pmbok + pwxh) × 100%

ที่ไหน:

บีต้า = โหลดแฟคเตอร์

Saurus = ความจุสูงสุด

Cosφ = ปัจจัยด้านพลังงาน

(2) ตัวอย่างการคำนวณ

หม้อแปลง2000 kVA ทำงานภายใต้:

ปัจจัยการโหลด: 70%

ตัวประกอบกำลัง: 0.9

การสูญเสียหลัก: 3กิโลวัตต์

การสูญเสียทองแดงเต็มโหลด: 20กิโลวัตต์

ขั้นตอน:

การสูญเสียทองแดง: 20 × (0.7 ²) = 9.8กิโลวัตต์

การสูญเสียทั้งหมด: 3 + 9.8 = 12.8กิโลวัตต์

กำลังขับ: 2000 × 0.7 × 0.9 = 1260 KW

ประสิทธิภาพ: 1260 / (1260 + 12.8) ≈ 98.99%

4.ปัจจัยสำคัญที่มีผลต่อประสิทธิภาพของหม้อแปลง

(1) ปัจจัยการโหลด

ประสิทธิภาพที่ดีที่สุดมักจะเกิดขึ้นระหว่าง60%-80% โหลด:

โหลดต่ำ: การสูญเสียหลักครอบงำลดประสิทธิภาพ

โหลดสูง: การสูญเสียทองแดงเพิ่มขึ้นอย่างรวดเร็ว

(2) วัสดุและการผลิต

เหล็กซิลิกอนที่มีคุณภาพสูงช่วยลดการสูญเสียหลัก

ขดลวดที่ปรับให้เหมาะสมช่วยลดการสูญเสียทองแดง

การผลิตที่แม่นยำช่วยลดการสูญเสียจรจัด

(3) สภาพแวดล้อมการทำงาน

อุณหภูมิสูงเพิ่มความต้านทาน → การสูญเสียทองแดงที่สูงขึ้น

การระบายความร้อนไม่ดีช่วยลดประสิทธิภาพ

ฝุ่นและความชื้นเพิ่มการสูญเสียเพิ่มเติม

Huawan ผลิตหม้อแปลงที่ทนทานออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรงเพื่อให้มั่นใจได้ว่ามีประสิทธิภาพสูงในระยะยาว

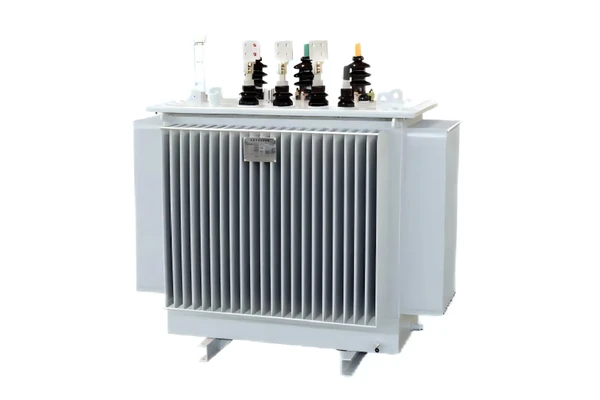

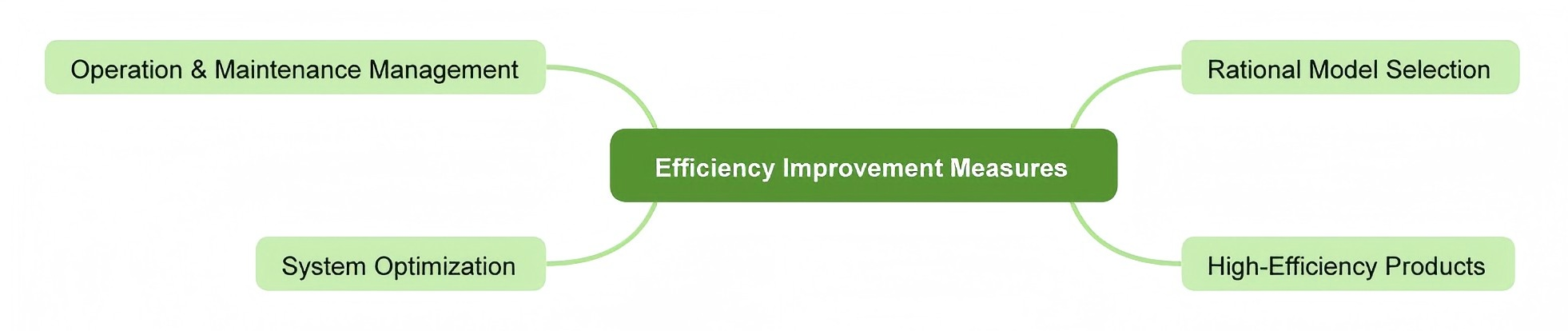

5.วิธีการปฏิบัติเพื่อปรับปรุงประสิทธิภาพ

(1) การเลือกที่เหมาะสม

จับคู่ความจุของหม้อแปลงกับความต้องการโหลดจริงเพื่อรักษาช่วงการโหลดที่เหมาะสมที่สุด

(2) ผลิตภัณฑ์ที่มีประสิทธิภาพสูง

เลือกหม้อแปลงที่มีการจัดอันดับที่มีประสิทธิภาพสูงขึ้นเพื่อลดการสูญเสียพื้นฐาน

(3) การทำงานและการบำรุงรักษา

การตรวจสอบและบำรุงรักษาเป็นประจำช่วยลดการสูญเสียที่ผิดปกติและให้การทำงานที่มั่นคง

(4) การเพิ่มประสิทธิภาพระบบ

ติดตั้งการชดเชยพลังงานปฏิกิริยา

ปรับปรุงปัจจัยอำนาจ

ปรับรูปแบบตารางให้เหมาะสม

6.มูลค่าการลงทุนของหม้อแปลงที่มีประสิทธิภาพสูง

(1) ลดต้นทุนการดำเนินงาน

แม้การปรับปรุงประสิทธิภาพ1% สามารถให้ผลผลิตเงินฝากออมทรัพย์ประจำปีที่สำคัญ

(2) การปฏิบัติตามนโยบายพลังงาน

ลดการใช้พลังงานและการปล่อยก๊าซคาร์บอนสนับสนุนการปฏิบัติตามกฎระเบียบและเป้าหมายความยั่งยืน

(3) ปรับปรุงความน่าเชื่อถือ

การสูญเสียที่ต่ำกว่าช่วยลดอุณหภูมิที่เพิ่มขึ้นยืดอายุการใช้งานและลดอัตราความล้มเหลว

7.ความสำคัญของการเลือกผู้ผลิตมืออาชีพ

ประสิทธิภาพของหม้อแปลงขึ้นอยู่กับการออกแบบเท่านั้นแต่ยังขึ้นอยู่กับคุณภาพการผลิตและความสามารถในการให้บริการ

(1) ข้อดีของผลิตภัณฑ์

วัสดุลดต่ำ

การออกแบบแม่เหล็กไฟฟ้าที่ดีที่สุด

กระบวนการควบคุมคุณภาพอย่างเข้มงวด

(2) ความสามารถในการให้บริการเต็มรูปแบบ

โซลูชันที่กำหนดเอง

คำแนะนำการเลือก

การวิเคราะห์ประสิทธิภาพพลังงาน

การให้คำปรึกษาด้านการปฏิบัติงาน

8.สรุป

ประสิทธิภาพของหม้อแปลงไม่เพียงแต่เป็นเมตริกทางเทคนิคเท่านั้นแต่ยังส่งผลโดยตรงต่อการควบคุมต้นทุนพลังงานความเสถียรของระบบและการพัฒนาที่ยั่งยืน ผ่านการคำนวณทางวิทยาศาสตร์การเลือกที่เหมาะสมและการดำเนินงานที่ดีที่สุดองค์กรสามารถปรับปรุงประสิทธิภาพของระบบอย่างมีนัยสำคัญและลดการสูญเสียพลังงาน

หม้อแปลงที่มีประสิทธิภาพสูงเป็นตัวแทนของกลยุทธ์ที่สำคัญสำหรับการลดต้นทุนและการปรับปรุงประสิทธิภาพเช่นเดียวกับไดรเวอร์ที่สำคัญสำหรับการเปลี่ยนแปลงสีเขียวในอุตสาหกรรมพลังงาน

9.คำถามที่พบบ่อย

Q: ประสิทธิภาพของหม้อแปลงที่สูงขึ้นดีกว่าเสมอหรือไม่?

ตอบ: ประสิทธิภาพที่สูงขึ้นช่วยเพิ่มการประหยัดพลังงานแต่ควรพิจารณาต้นทุนและ Roi ด้วย

ถาม: ทำไมประสิทธิภาพของหม้อแปลงถึง100% ไม่ได้

A: การสูญเสียหลักและทองแดงเป็นสิ่งที่หลีกเลี่ยงไม่ได้เนื่องจากข้อจำกัดทางกายภาพและวัสดุ

Q: วิธีการระบุหม้อแปลงพลังงานที่มีประสิทธิภาพ?

ตอบ: ตรวจสอบการสูญเสียการโหลดการสูญเสียโหลดและการจัดอันดับประสิทธิภาพที่ได้รับการรับรอง

ถาม: ควรเปลี่ยนหม้อแปลงเก่าหรือไม่?

A: หม้อแปลงอายุมากกว่า10ปีมักจะมีการสูญเสียที่สูงขึ้นการเปลี่ยนพวกเขาอย่างมีนัยสำคัญสามารถลดต้นทุนพลังงาน

Q: ความเสี่ยงของการดำเนินงานโหลดต่ำคืออะไร?

A: โหลดต่ำเพิ่มสัดส่วนของการสูญเสียหลักลดประสิทธิภาพและพลังงานเสีย
