ขดลวดทองแดงกับอลูมิเนียม: การวิเคราะห์การเลือกวัสดุที่ครอบคลุมสำหรับหม้อแปลงการกระจาย

ขดลวดทองแดงและขดลวดอลูมิเนียมของหม้อแปลงกระจายเป็นปัจจัยหลักที่แตกต่างกันที่ส่งผลกระทบต่อประสิทธิภาพค่าใช้จ่ายและอายุการใช้งานของพวกเขา มีความแตกต่างที่สำคัญระหว่างทั้งสองในแง่ของคุณสมบัติของวัสดุประสิทธิภาพทางไฟฟ้าเศรษฐกิจและการดำเนินงานและข้อกำหนดการบำรุงรักษา บทความนี้จะวิเคราะห์จากหลายมุมมองเพื่อให้เข้าใจถึงความแตกต่างอย่างครอบคลุม

การเปรียบเทียบประสิทธิภาพทางไฟฟ้า

การสูญเสียและประสิทธิภาพ

• ขดลวดทองแดงมีค่าการนำไฟฟ้าสูงส่งผลให้ทองแดงลดลงภายใต้กระแสเดียวกัน ตัวอย่างเช่นหม้อแปลง1000kVA ที่มีขดลวดทองแดงมีการสูญเสียทองแดงต่ำกว่า15%-25% กับขดลวดอลูมิเนียมเมื่อทำงานที่โหลดเต็ม ช่วยประหยัดพลังงานไฟฟ้าในระหว่างการทำงานในระยะยาวและตรงตามข้อกำหนดการออกแบบที่ประหยัดพลังงาน

• ขดลวดอลูมิเนียมมีการนำไฟฟ้าต่ำดังนั้นพื้นที่หน้าตัดของพวกเขาจะต้องเพิ่มขึ้นเพื่อลดความต้านทาน อย่างไรก็ตามการสูญเสียทองแดงยังคงสูงขึ้นเล็กน้อยและประสิทธิภาพลดลง1%-3%

ความจุที่มากเกินไป

• ขดลวดทองแดงมีจุดหลอมเหลวสูง (1083 ℃) และเสถียรภาพทางความร้อนที่ดีเยี่ยม เมื่อโอเวอร์โหลดอุณหภูมิจะเพิ่มขึ้นอย่างช้าๆและฉนวนจะไม่เสียหายง่าย พวกเขาสามารถทนต่อการโอเวอร์โหลดได้1-2ชั่วโมง

• ขดลวดอลูมิเนียมมีจุดหลอมเหลวต่ำ (660 ℃) เมื่อโอเวอร์โหลดอุณหภูมิจะเพิ่มขึ้นอย่างรวดเร็วซึ่งจะนำไปสู่อายุของฉนวนหรือไฟฟ้าลัดวงจรได้อย่างง่ายดาย พวกเขาสามารถทนต่อการโอเวอร์โหลดได้น้อยกว่า30นาทีดังนั้นอัตราการโหลดจะต้องได้รับการควบคุมอย่างเคร่งครัด

อุณหภูมิที่เพิ่มขึ้นและการกระจายความร้อน

• ขดลวดทองแดงมีค่าการนำความร้อนสูง (401 W/(M · K)) ทำให้สามารถถ่ายเทความร้อนได้อย่างรวดเร็วและอุณหภูมิที่เพิ่มขึ้น (ต่ำกว่าขดลวดอลูมิเนียม5-10K)

• ขดลวดอลูมิเนียมมีค่าการนำความร้อนต่ำ (237 W/(M · K)) ซึ่งทำให้ความร้อนสะสมได้ง่าย หม้อน้ำขนาดใหญ่หรือโครงสร้างที่เพิ่มขึ้นจะต้องได้รับการออกแบบ; มิฉะนั้นอายุการใช้งานของฉนวนกันความร้อนจะสั้นลง

การเปรียบเทียบเศรษฐกิจ

ค่าใช้จ่ายในการซื้อครั้งแรก

ตัวอย่างเช่นสำหรับ2500kVAหม้อแปลงไฟฟ้าแช่น้ำมัน, ค่าใช้จ่ายวัสดุของรุ่นอลูมิเนียมแกนประมาณ40%-60% ต่ำกว่ารุ่นทองแดงแกนและความแตกต่างของราคาโดยรวมมีตั้งแต่30% ถึง50%. การใช้หม้อแปลงแกนอลูมิเนียมสามารถลดการลงทุนเริ่มต้นได้อย่างมาก

ค่าใช้จ่ายในการดำเนินงานในระยะยาว

• ขดลวดทองแดงมีการสูญเสียทองแดงต่ำดังนั้นค่าไฟฟ้าที่บันทึกไว้ในระหว่างการดำเนินงานในระยะยาวสามารถครอบคลุมความแตกต่างของราคาเริ่มต้น นอกจากนี้วงจรการบำรุงรักษาของพวกเขายาวขึ้นส่งผลให้ค่าบำรุงรักษาลดลง

• ขดลวดอลูมิเนียมมีการสูญเสียทองแดงสูงนำไปสู่ค่าไฟฟ้าที่สูงขึ้น5%-10% นอกจากนี้ฉนวนกันความร้อนของพวกเขามีอายุการใช้งานได้เร็วขึ้นต้องตรวจสอบบ่อยและทำให้เกิดค่าบำรุงรักษาที่สูงขึ้น

ความแตกต่างของอายุการใช้งาน

• ขดลวดทองแดงมีเสถียรภาพทางเคมีที่ดีและทนต่ออุณหภูมิสูงด้วยอายุการใช้งานที่ออกแบบมา25-30ปี

• ขดลวดอลูมิเนียมมีแนวโน้มที่จะเกิดออกซิเดชันและมีอุณหภูมิสูงที่เพิ่มขึ้นด้วยอายุการใช้งานที่ออกแบบมา15-20ปี

การวิเคราะห์ตลาด

ในประเทศจีนที่โรงงาน Huawei ตั้งอยู่กริดของรัฐและตลาดหลักส่วนใหญ่ใช้หม้อแปลงแกนทองแดง การใช้หม้อแปลงอลูมิเนียมหลักในตารางรัฐของจีนถือได้ว่าเป็นการกระทำที่ร้ายแรงของการตัดมุมโดยซัพพลายเออร์และจะส่งผลให้มีความเสียใจอย่างรุนแรง อย่างไรก็ตามเมื่อพิจารณาถึงผลตอบแทนจากการลงทุนโรงไฟฟ้าพลังงานใหม่ส่วนใหญ่ใช้หม้อแปลงแกนอลูมิเนียมในสถานีย่อยที่บรรจุเพื่อลดต้นทุนการก่อสร้าง

ทั่วโลก80% ของหม้อแปลงกระจายเป็นอะลูมิเนียม-คอร์ ประเทศต่างๆเช่นในตะวันออกกลางและรัสเซียใช้หม้อแปลงแกนอลูมิเนียม เหตุผลหลักคือข้อได้เปรียบด้านต้นทุนที่สำคัญซึ่งสอดคล้องกับความต้องการหลักของการก่อสร้างโครงสร้างพื้นฐานขนาดใหญ่ในตะวันออกกลางและพื้นที่กว้างครอบคลุมตารางพลังงานในรัสเซีย (โดยเฉพาะในพื้นที่ห่างไกล) สำหรับ "อุปกรณ์ราคาประหยัดและน้ำหนักเบา" ในเวลาเดียวกันก็ยังสามารถลดการพึ่งพาทรัพยากรทองแดงที่นำเข้าสมดุลเศรษฐกิจและความมั่นคงห่วงโซ่อุปทาน

คำแนะนำการเลือก

ขดลวดทองแดงเหมาะสำหรับ:

1.พื้นที่ที่มีการโหลดเต็มระยะยาว/การโอเวอร์โหลดบ่อย (เช่นพื้นที่หลักในเมืองสวนสาธารณะอุตสาหกรรม)

2.โครงการที่มีความต้องการประหยัดพลังงานสูงและการแสวงหาอายุการใช้งานที่ยาวนาน (เช่นวิศวกรรมเทศบาลวิสาหกิจขนาดใหญ่)

3.สภาพแวดล้อมที่รุนแรงเช่นอุณหภูมิและความชื้นสูง (เช่นพื้นที่ชายฝั่ง)

ขดลวดอลูมิเนียมเหมาะสำหรับ:

1.พื้นที่โหลดต่ำในชนบท (อัตราการโหลดต่ำความผันผวนเล็กน้อย)

2.โครงการโครงสร้างพื้นฐานชั่วคราว (เช่นสถานที่ก่อสร้างไตรมาสที่อยู่อาศัยชั่วคราว)

3.สถานการณ์ที่ไวต่อค่าใช้จ่ายเริ่มต้นและยอมรับการบำรุงรักษาปกติ

คำถามที่ถามบ่อย

Q: อะไรคือความแตกต่างของประสิทธิภาพหลักระหว่างทองแดงแผลและอลูมิเนียมแผลหม้อแปลง? สถานการณ์ใดที่เหมาะสำหรับตามลำดับ?

A: ความแตกต่างหลักมุ่งเน้นไปที่3มิติที่สำคัญ:

1. ประสิทธิภาพการใช้พลังงาน: การนำไฟฟ้าของขดลวดทองแดง (58 ms/m) สูงกว่าอลูมิเนียม (37 ms/m) สำหรับรุ่น1000kVA การสูญเสียทองแดงเต็มโหลดต่ำกว่า15%-25% และประสิทธิภาพสูงกว่า1%-3%

2. ทองแดงมีจุดหลอมเหลว1083 ℃ และสามารถทนต่อการโอเวอร์โหลดได้1-2ชั่วโมงในขณะที่อลูมิเนียม (จุดหลอมเหลว660 ℃) สามารถทนต่อการโอเวอร์โหลดได้นานถึง30นาทีเท่านั้น

3. อายุการใช้งานและความเสถียร: อายุการใช้งานการออกแบบขดลวดทองแดงคือ25-30ปีเมื่อเทียบกับขดลวดอลูมิเนียม15-20ปี

Q: ค่าใช้จ่ายในการซื้อครั้งแรกของหม้อแปลงอลูมิเนียมแผลเป็น30%-50% ต่ำกว่าที่ทองแดงแผล ซึ่งคุ้มค่ากว่าสำหรับการใช้งานในระยะยาว?

A: การตัดสินใจควรขึ้นอยู่กับ "รอบการบริการ + ปัจจัยการโหลด":

1. สถานการณ์ระยะสั้นและโหลดต่ำ (e. g., สถานที่ก่อสร้างชั่วคราวพื้นที่กระจายพลังงานในชนบท): ขดลวดอลูมิเนียมมีต้นทุนเริ่มต้นที่ต่ำกว่า30%-50% (ใช้แบบจำลอง2500kVA ที่แช่น้ำมันเป็นตัวอย่าง) เมื่อปัจจัยการโหลดต่ำความแตกต่างในการสูญเสียทองแดงมีขนาดเล็กทำให้ขดลวดอลูมิเนียมคุ้มค่ามากขึ้น

2. สถานการณ์ระยะยาวและโหลดเต็ม (e. g., สวนสาธารณะอุตสาหกรรมวิศวกรรมเทศบาล): แม้ว่าขดลวดทองแดงจะมีค่าใช้จ่ายเริ่มต้นที่สูงขึ้นแต่ก็ประหยัด5%-10% ในค่าไฟฟ้าประจำปีและสามารถกู้คืนความแตกต่างของราคาเริ่มต้นได้ภายใน2-5ปี ด้วยอายุการใช้งานที่ยาวนานขึ้นประมาณ10ปีและลดต้นทุนการดำเนินงานและการบำรุงรักษาขดลวดทองแดงจะประหยัดมากขึ้นตลอดวงจรชีวิตทั้งหมด

Q: หม้อแปลงอลูมิเนียมที่มีปัญหาอะไรมีแนวโน้มที่จะอยู่ในสภาพแวดล้อมที่มีอุณหภูมิสูงชื้นหรือภายใต้การโอเวอร์โหลดบ่อย? วิธีการหลีกเลี่ยงพวกเขา?

A: ข้อบกพร่องหลักของขดลวดอลูมิเนียมคือ "ออกซิเดชันง่าย + อุณหภูมิสูงเพิ่มขึ้น": ในสภาพแวดล้อมที่มีอุณหภูมิสูงและชื้นอัตราการเกิดออกซิเดชันของสายอลูมิเนียมเร่ง, นำไปสู่ความต้านทานการสัมผัสที่เพิ่มขึ้นและเร่งอายุของฉนวนกันความร้อนภายใต้การโอเวอร์โหลดบ่อยอุณหภูมิเพิ่มขึ้นอย่างรวดเร็วซึ่งอาจทำให้เกิดความผิดพลาดลัดวงจรได้ง่าย โซลูชันการหลีกเลี่ยง:

1. หากต้องเลือกขดลวดอลูมิเนียมให้เพิ่มประสิทธิภาพการออกแบบหม้อน้ำ (เพิ่มพื้นที่กระจายความร้อน) และควบคุมปัจจัยการโหลดอย่างเคร่งครัด (หลีกเลี่ยงการทำงานในระยะยาวเกิน50% ของโหลดที่กำหนด);

2. สำหรับสถานการณ์ที่มีอุณหภูมิสูงชื้นและโอเวอร์โหลดบ่อยครั้ง g., สวนอุตสาหกรรมชายฝั่ง) จัดลำดับความสำคัญขดลวดทองแดง-การนำความร้อนของพวกเขา (401วัตต์/เมตร · K) เป็น1.7เท่าของอลูมิเนียมที่มีอุณหภูมิเพิ่มขึ้น5-10K เสถียรภาพทางเคมีที่ต่ำกว่าและแข็งแกร่ง, ซึ่งสามารถหลีกเลี่ยงปัญหาข้างต้นได้

Q: การตั้งค่าการเลือกในภูมิภาคต่างๆทั่วโลกคืออะไร?

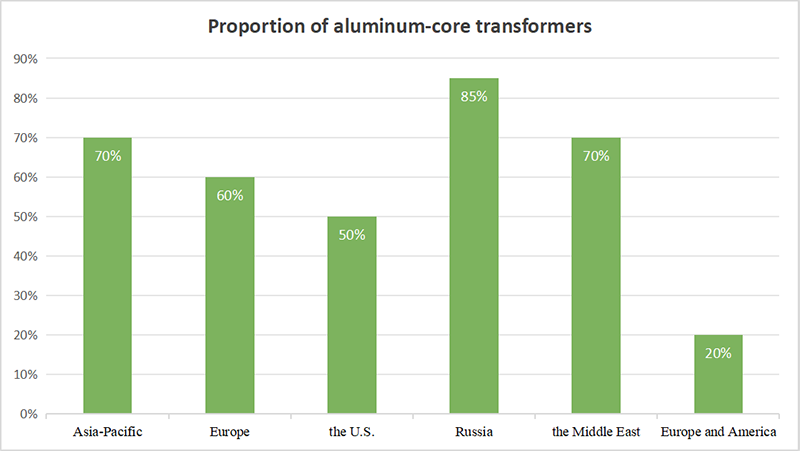

A: 80% ของหม้อแปลงกระจายทั่วโลกเป็นอลูมิเนียมหลัก รัสเซีย (85%) และตะวันออกกลาง (70%) มีสัดส่วนสูงสุดเนื่องจากความต้องการต้นทุนต่ำและน้ำหนักเบาตามด้วยยุโรป (60%) และเอเชียแปซิฟิก (70%) มีเพียง20% ของหม้อแปลงในยุโรปและอเมริกาเหนือใช้แกนอลูมิเนียมที่มุ่งเน้นมากขึ้นในการประหยัดพลังงานและอายุการใช้งานที่ยาวนาน

Q: สิ่งที่เป้าหมายการสนับสนุนสามารถรับได้โดยการเลือก huawan ของทองแดง/อลูมิเนียมแผลหม้อแปลง? จะได้รับแผนการเลือกสถานการณ์และใบเสนอราคาได้อย่างไร?

A: huawan ให้การรับประกัน2แกน:

1. การรับประกันการปฏิบัติตามข้อกำหนด: หม้อแปลงสอดคล้องกับมาตรฐานสากลและเป็นไปตามข้อกำหนดทางเทคนิคทั่วโลกหลักปรับให้เข้ากับความต้องการด้านพลังงานและโครงสร้างพื้นฐานในต่างประเทศ

2. การรับประกันหลังการขาย: รับประกัน1-2ปีพร้อมคำแนะนำการดำเนินการและการบำรุงรักษาพิเศษเพื่อลดต้นทุนการตรวจสอบ
